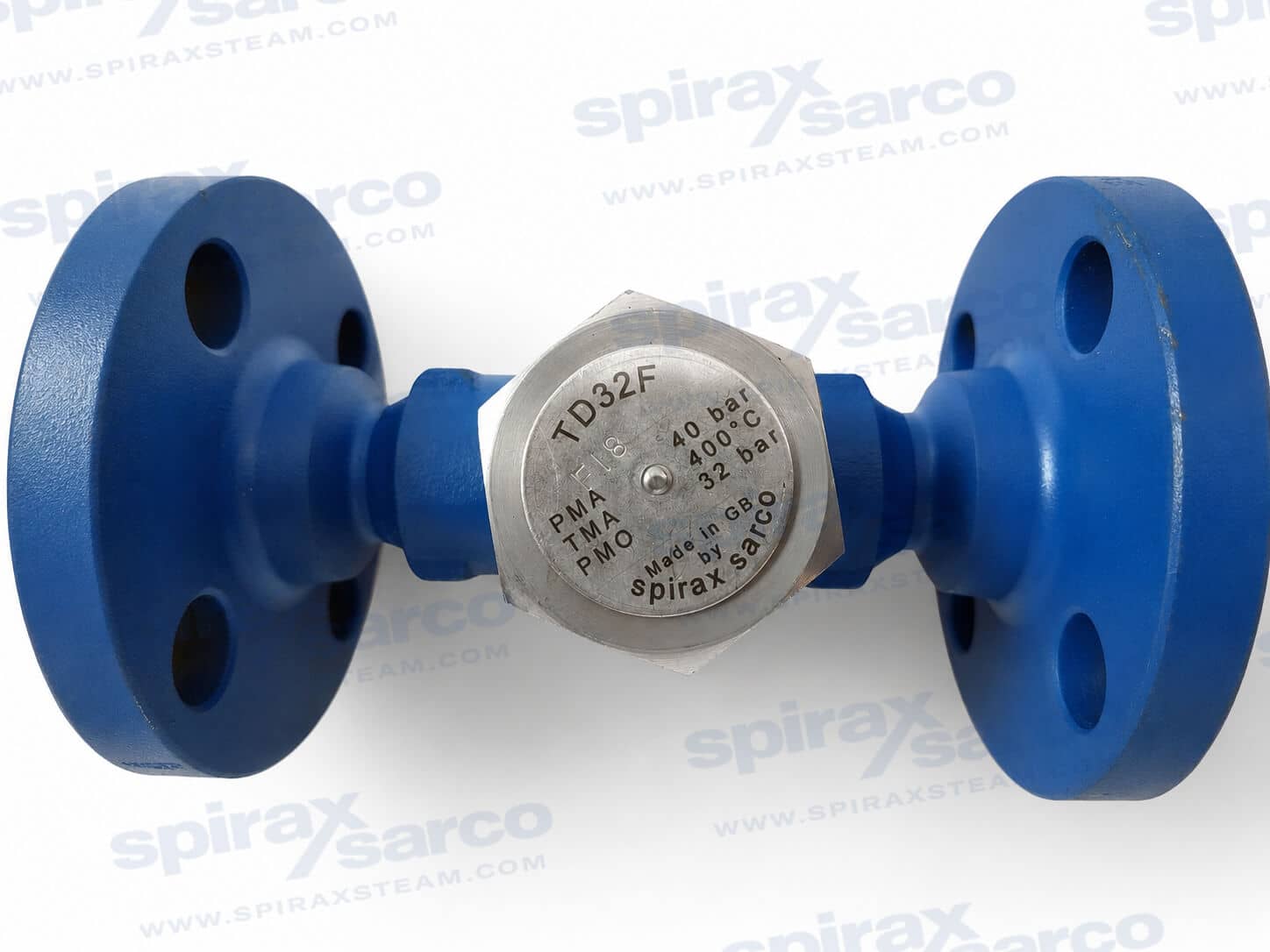

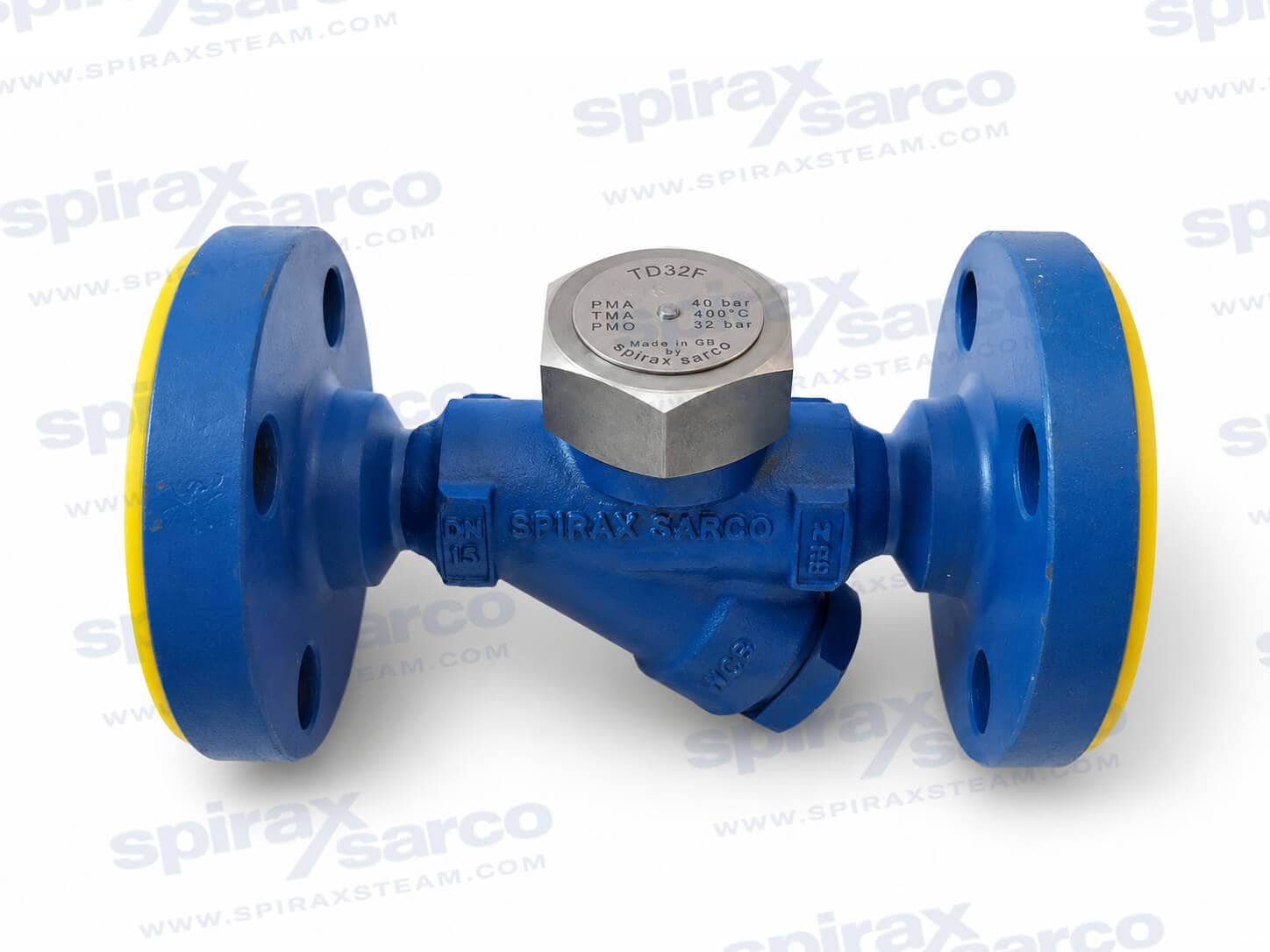

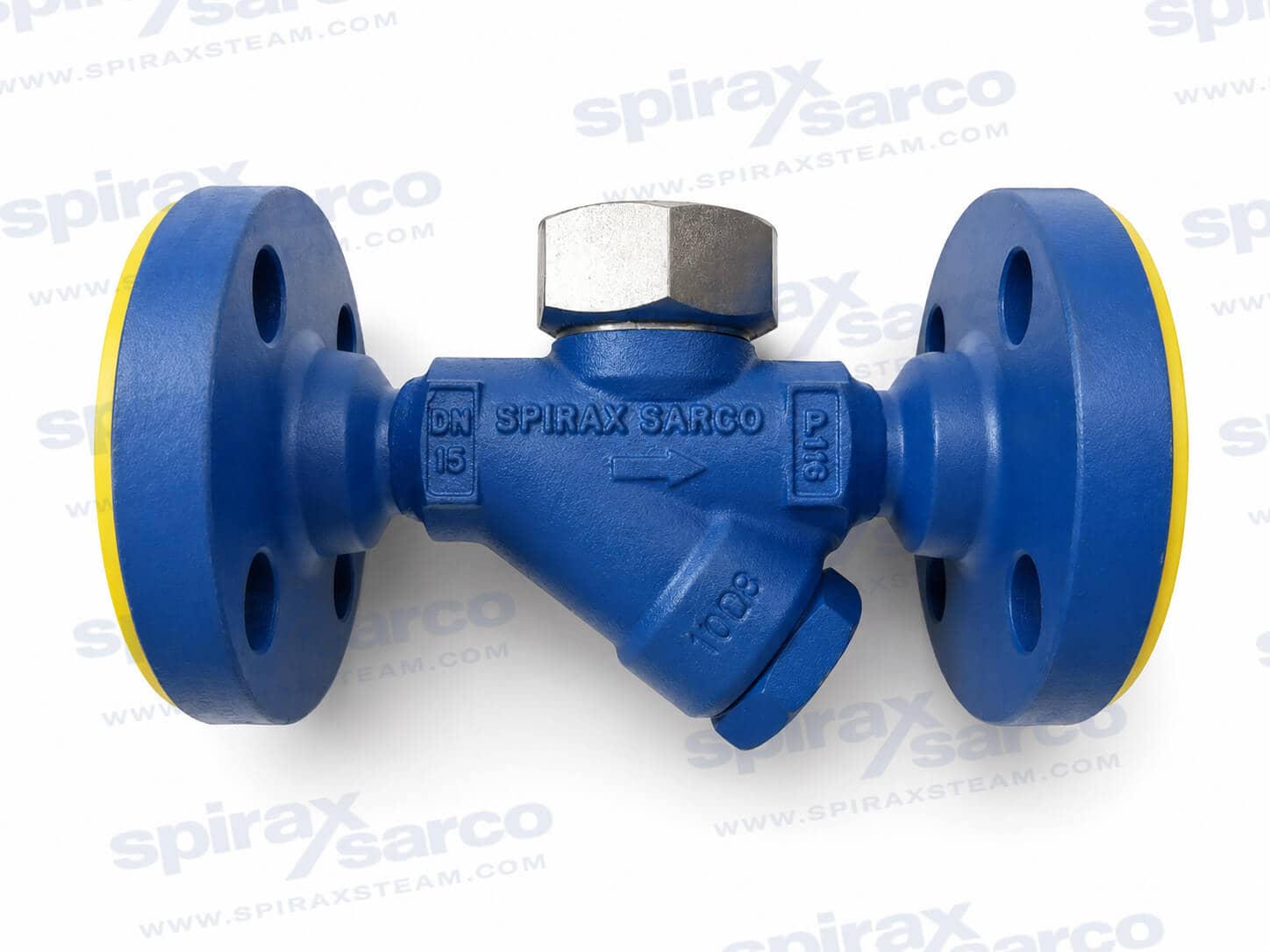

مصيدة بخار ديناميكية حرارية ذات فلنجات TD32F

أين يقع TD32F ضمن النطاق

TD32F هو مسار الموديل لأنظمة البخار التي تحتاج بالفعل إلى مصيدة قرصية مدمجة وقابلة للصيانة وذات فلنجات. بالنسبة إلى بحث Spirax Sarco TD32F أو TD32F steam trap، توضّح هذه الصفحة حدود المنتج بشكل مباشر أكثر من فئة مصائد البخار الديناميكية الحرارية العامة.

ما تؤكده الوثائق الحالية

• TD32F مصيدة ديناميكية حرارية قابلة للصيانة للضغط المتوسط، مع وصلات فلنجات وفلتر مدمج
• TD32FLC هو مسار السعة المنخفضة
• TD32FA وTD32FALC يتضمنان قرصًا مضادًا لاحتباس الهواء لتفريغ الهواء عند بدء التشغيل
• المقاسات الموثقة تشمل DN15 وDN20 وDN25، بما في ذلك مقاسات LC المقابلة
• معايير الفلنجات تشمل ANSI B16.5 Class 150 / 300 وDIN 2501 PN40 وJIS / KS 10 / 16 / 20
• شرط تصميم الجسم هو PN40، مع ضغط تشغيل أقصى 32 bar g
• ضغط التشغيل الأدنى 0.25 bar g؛ والضغط الخلفي الأقصى هو 80% من ضغط المنبع

ما يجب تأكيده قبل الطلب أو الاستبدال

أكد ما إذا كانت المهمة ستبقى على TD32F القياسي، أو تحتاج إلى TD32FLC للسعة المنخفضة، أو إلى TD32FA / TD32FALC عندما يكون تفريغ الهواء عند بدء التشغيل مهمًا. يجب أيضًا تأكيد مقاس DN، ومعيار الفلنجة، والضغط الخلفي في المصب، والحاجة إلى صمام عدم رجوع أو ناشر.

مواصفات TD32F القابلة للاختيار

يعرض محدد المواصفات أعلاه مواصفات جسم TD32F PN40 المتاحة لـ DN15 وDN20 وDN25. إذا كانت الخدمة تحتاج إلى خيارات LC أو A، فأدرج الموديل والمقاس وتصنيف الفلنجة والخيار المطلوب في الاستفسار.

إذا كان المشروع لا يزال يحتاج إلى مقارنة العائلات، فارجع إلى مصائد البخار الديناميكية الحرارية أو مسار مصائد البخار الأوسع. ولتأكيد مبدأ العمل، تابع إلى معرفة المصائد الديناميكية الحرارية.
