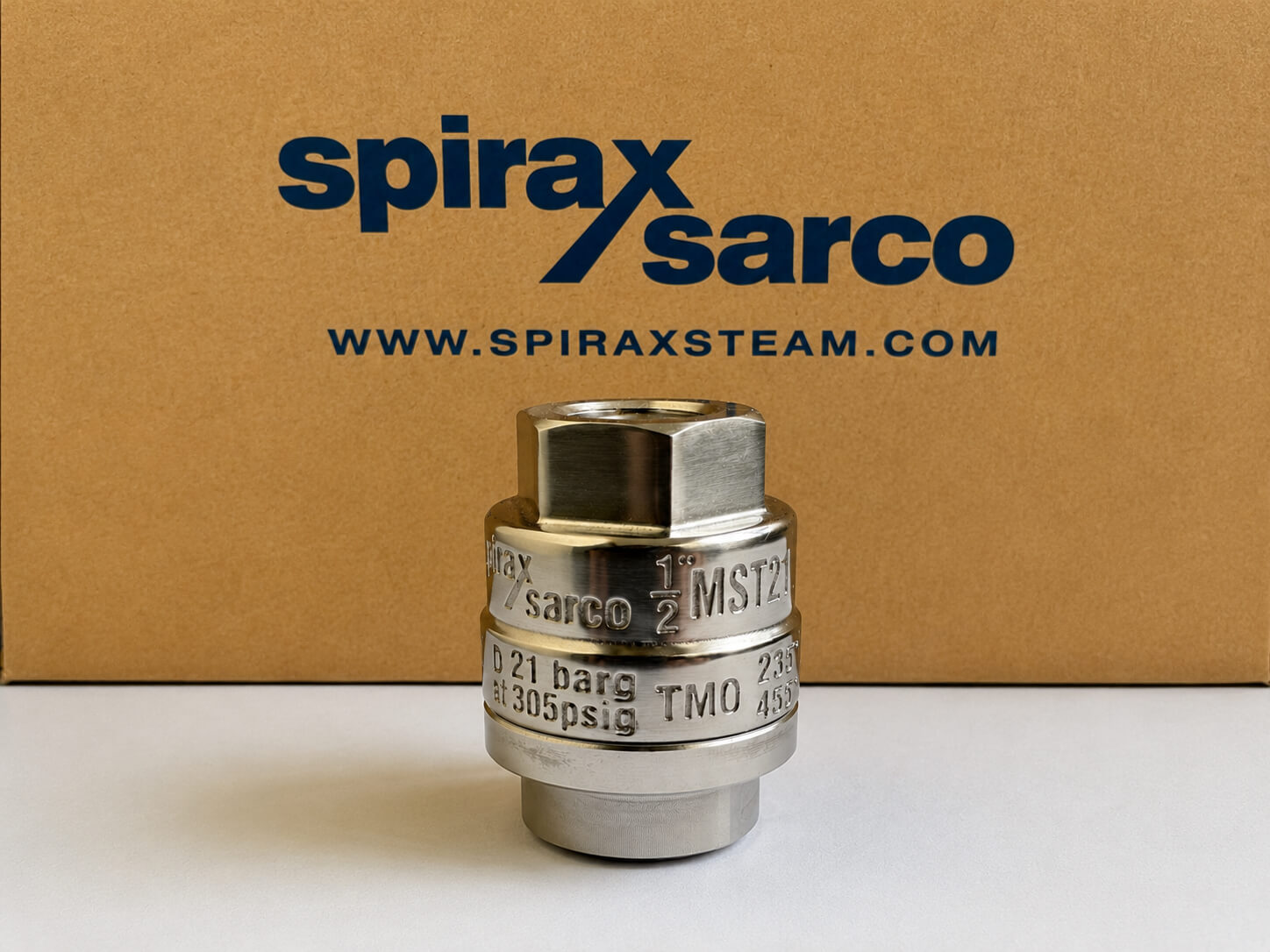

MST21 مصيدة بخار من الستانلس ستيل ذات ضغط متوازن

موقع MST21 في خط منتجات مصائد البخار ذات الضغط المتوازن

MST21 هو الطراز في خط مصائد البخار ذات الضغط المتوازن من Spirax Sarco المصمم لخطوط التدفئة وتطبيقات تصريف المكثفات الصغيرة. على عكس سلسلة BPC32 التي تغطي أحجام تصريف أكبر ونطاق أحجام أوسع، يركّز MST21 على احتياجات تصريف خطوط التدفئة المدمجة والقابلة للصيانة.

يتميز هذا الطراز بجسم مصنوع بالكامل من الستانلس ستيل، مما يجعله مناسبًا لأنظمة التدفئة بالبخار التي تتطلب مقاومة للتآكل. يغطي الطراز القياسي MST21 أحجام ربع بوصة وثلاث أثمان بوصة ونصف بوصة، بينما يمتد طراز MST21H عالي التصريف إلى نصف بوصة وثلاثة أرباع بوصة وبوصة واحدة، ويمكن استخدامه في خطوط التدفئة ذات كميات تفريغ المكثفات الأكبر أو معدات العمليات الخفيفة.

مبدأ العمل

العنصر التشغيلي الأساسي في MST21 هو كبسولة مملوءة بسائل خاص. يتميز هذا السائل بدرجة غليان أقل من الماء، وعند بدء التشغيل البارد تنكمش الكبسولة ويرتفع الصمام عن المقعد، ويكون الصمام مفتوحًا بالكامل مما يسمح بتهوية الهواء بحرية.

عندما يمر المكثف عبر المصيدة، ينتقل الحرارة إلى السائل داخل الكبسولة، وقبل وصول البخار يغلي سائل الملء وتتمدد الكبسولة وتغلق الصمام. مع تبريد الجسم وانخفاض درجة الحرارة تحت درجة غليان سائل الملء، تنكمش الكبسولة ويعاد فتح الصمام، ليدخل في دورة جديدة.

خصائص درجة حرارة التفريغ لأنواع الكبسولات الثلاثة:

• STD (قياسي): يُفرّغ المكثف عند درجة حرارة أقل بحوالي 10 درجات مئوية عن درجة تشبع البخار
• SUB (درجة حرارة تفريغ منخفضة): يُفرّغ المكثف عند درجة حرارة أقل بحوالي 22 درجة مئوية عن درجة التشبع
• NTS (درجة حرارة تفريغ مرتفعة): يُفرّغ المكثف عند درجة حرارة أقل بحوالي 4 درجات مئوية عن درجة التشبع

يرجى تحديد نوع الكبسولة المطلوبة عند الطلب.

المواصفات التقنية ومواد التصنيع

ضغط تصميم جسم MST21 هو PN25، وأقصى ضغط عمل 21 barg (@270 درجة مئوية)، وأقصى درجة حرارة عمل 270 درجة مئوية (@21 barg)، وأقصى ضغط اختبار مائي بارد 38 barg.

المواد الرئيسية للمكونات:

الرقم	المكوّن	المادة
1	الجسم	فولاذ مقاوم للصدأ أوستنيتي ASTM A743 CF16Fa
2	الغطاء	فولاذ مقاوم للصدأ 420A UGIMA AISI 420
3	الكبسولة	فولاذ مقاوم للصدأ
4	النابض	فولاذ مقاوم للصدأ BS 2056 302 S26
5	الحاجز	فولاذ مقاوم للصدأ BS 1449 304 S15
6	شاشة الترشيح (0.8 مم)	فولاذ مقاوم للصدأ ASTM A240 316L
7	الحشية	فولاذ مقاوم للصدأ BS 1449 304S15

يتوافق المنتج بالكامل مع تجهيزات الضغط الأوروبية 97/23/EC.

التركيب والإرشادات

يوصى بتركيب MST21 عموديًا مع ضمان أن تكون الكبسولة أفقية، مع وضع المدخل في الأعلى والمخرج في الأسفل لضمان التصريف الذاتي. في حالة التركيب الأفقي، يُفضل تركيب أنبوب نزول قبل المصيدة.

قبل الاستفسار عن الاختيار أو الاستبدال، يُنصح بتأكيد ما يلي:

• هل المطلوب حجم تصريف قياسي (MST21) أم عالي (MST21H)
• هل الحجم المطلوب هو ربع بوصة أو ثلاثة أثمان بوصة أو نصف بوصة أو ثلاثة أرباع بوصة أو بوصة واحدة
• هل معيار الربط هو NPT أم BSP
• هل الكبسولة المطلوبة هي STD أم SUB أم NTS
• هل يتطلب الموقع مادة ستانلس ستيل مقاومة للتآكل بالكامل
• هل يتطلب تركيب صمام عزل للصيانة اللاحقة

المستندات التقنية

تغطي المستندات التقنية لـ MST21 (TI-P125-08) نطاق العمل والأبعاد وכושר التصريف والمواد الهيكلية وأبعاد التركيب. يغطي دليل التركيب والصيانة (IM-P125-07) معلومات السلامة وخطوات التركيب والتشغيل والصيانة واستبدال قطع الغيار.

لصيانة خطوط التدفئة والاستفسارات عن الاستبدال، غالبًا ما تكون هاتان الوثقتان أول مجموعة ملفات لتأكيد الاختيار وقطع الغيار.
