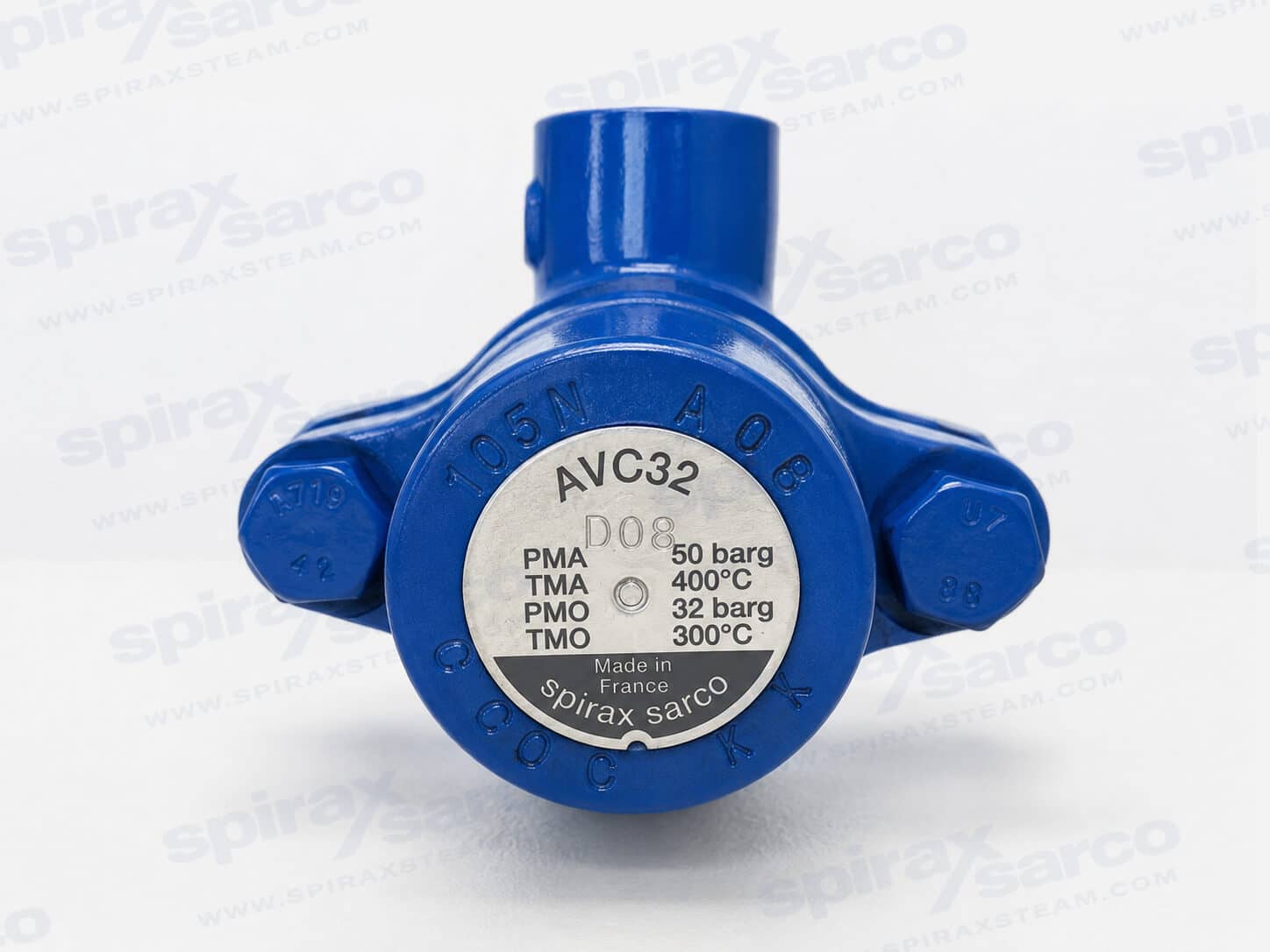

فتحة تهوية نظام البخار Spirax Sarco AVC32 من الفولاذ الكربوني

موقع AVC32 في النطاق

يمثل AVC32 صفحة خاصة بالموديل داخل نطاق فتحات التهوية ومزيلات الهواء. وهو مناسب عندما تكون المواصفة قد حددت AVC32 بالفعل، أو عند الحاجة إلى فتحة تهوية حرارية بجسم من الفولاذ الكربوني لنقطة عالية في خط بخار ذي ضغط أعلى.

داخل النطاق نفسه، يشكّل AVC32 مع AV13 النحاسي تدرّجًا في المادة وشرط الضغط: يميل AV13 إلى تطبيقات الضغط المنخفض والمتوسط بتوصيلات ملولبة، بينما يستهدف AVC32 جسمًا من الفولاذ الكربوني وضغوط تشغيل أعلى وتوصيلات ملحومة أو ذات شفّات في خطوط البخار الرئيسية.

حقائق المنتج

تؤكد المواد الفنية المتاحة (TI-P123-15) ما يلي:

• AVC32 فتحة تهوية حرارية متوازنة الضغط قابلة للصيانة بجسم من الفولاذ الكربوني لأنظمة البخار
• مزودة بشاشة تصفية مسطحة مدمجة وتوصيلات مستقيمة لتسهيل التركيب المباشر على الخط
• الجسم والشفّات والغطاء من الفولاذ الكربوني، بينما الكبسولة ومقعد الصمام وشاشة التصفية والنابض من الفولاذ المقاوم للصدأ
• تُصنَّع المكونات الحاملة للضغط لدى موردين معتمدين من TÜV وفق AD-Merkblatt WO/TRD100
• متوافقة بالكامل مع توجيه معدات الضغط الأوروبي 2014/68/EU، مع إمكانية تقديم شهادة EN 10204 3.1
• قيمة Kv تساوي 0.8 لجميع المقاسات

ملخص المواصفات الفنية

البند	القيمة
مادة الجسم	فولاذ كربوني (DIN 17243 C22.8 / ASTM A105N)
مادة المكونات الداخلية	فولاذ مقاوم للصدأ (الكبسولة ومقعد الصمام وشاشة التصفية والنابض)
المقاسات	1/2” و3/4” و1” (DN15 وDN20 وDN25)
أقصى ضغط مسموح PMA	50 bar g @ 50 °C
أقصى درجة حرارة مسموحة TMA	400 °C @ 35 bar g
أدنى درجة حرارة مسموحة	-60 °C
أقصى ضغط تشغيل للبخار المشبع PMO	32 bar g
أقصى درجة حرارة تشغيل TMO	287 °C @ 32 bar g
أدنى درجة حرارة تشغيل	0 °C
ضغط اختبار هيدروليكي على البارد	75 bar g

يمكن استخدام AVC32 بأمان في ظروف التفريغ الكامل.

أشكال التوصيل والمقاسات المتاحة

تشمل أشكال التوصيل التي تغطيها المواد الفنية:

• توصيلات ملولبة BSP T Rp (ISO 7-1) أو NPT
• لحام ساكِت وفق BS 3799
• لحام تناكبي وفق EN 12627
• شفّات وفق EN 1092 PN40 وANSI B16.5 Class 150 و300 وJIS/KS 10K و20K

تركز خيارات الوحدة الكاملة القابلة للتحديد أعلى هذه الصفحة على التوصيلات الملولبة BSP بمقاسات 1/2" و3/4" و1"، لذلك يجب تأكيد متطلبات الاستبدال أو اللحام أو الشفّات وفق ظروف الموقع الفعلية.

نقاط التركيب والاختيار

يجب تركيب AVC32 عند أعلى نقطة في خط البخار الرئيسي أو المعدة، أي حيث يتجمع الهواء غالبًا، مع إبقاء الكبسولة أفقية والغطاء إلى الأعلى. يجب توجيه التصريف إلى مكان آمن، ولا يجوز عزل جسم فتحة التهوية حراريًا.

قبل الانتقال إلى الاستفسار أو الاستبدال أو التركيب الفعلي، يُنصح بتأكيد ما يلي أولًا:

• هل التوصيل في الموقع ملولب أم لحام ساكِت أم لحام تناكبي أم شفّات، وما المعيار المقابل
• اختيار المقاس بين 1/2" و3/4" و1"
• هل ضغط التشغيل ضمن نطاق البخار المشبع 32 bar g
• هل نقطة التركيب تقع فعلًا عند نقطة عالية يتجمع فيها الهواء، وهل يمكن وضع الكبسولة أفقيًا
• هل تم توفير صمامات عزل قبل الجهاز وبعده لتسهيل الصيانة على الخط لاحقًا
• هل يمكن توجيه التصريف بأمان لتجنب تأثير التصريف عالي الحرارة على الأفراد والمعدات

تغطية المواد الفنية

تغطي المواد الفنية TI-P123-15 تركيب مواد AVC32 وحدود الضغط ودرجة الحرارة والمقاسات وأشكال التوصيل وقيمة Kv والأبعاد الخارجية ومعلومات قطع الغيار؛ أما تفاصيل التركيب والصيانة وعزوم الربط فيوضحها دليل التركيب والصيانة (IM-P123-14). لا يتوفر حاليًا ملف عربي، لذا تُقدَّم الوثائق بالإنجليزية كحل بديل.

أي تطبيقات بخار يناسبها AVC32

إذا تركزت مشكلات الموقع في بطء تسخين خطوط البخار الرئيسية ذات الضغط الأعلى أو انخفاض كفاءة نقل الحرارة أو تراكم الغاز في فضاء البخار أو الحاجة إلى تصريف مستمر للغازات غير القابلة للتكثيف عند نقطة عالية في المعدات، وكان شكل التوصيل يتطلب لحامًا أو شفّات، فإن فتحة تهوية حرارية من الفولاذ الكربوني مثل AVC32 تناسب الظروف عادةً أكثر من الموديلات النحاسية الملولبة.

أما الأنظمة ذات الضغط المنخفض والمتوسط التي تعتمد أساسًا على التوصيلات الملولبة، فيمكن العودة إلى فتحات التهوية لمقارنة مسارات أخرى مثل AV13.
