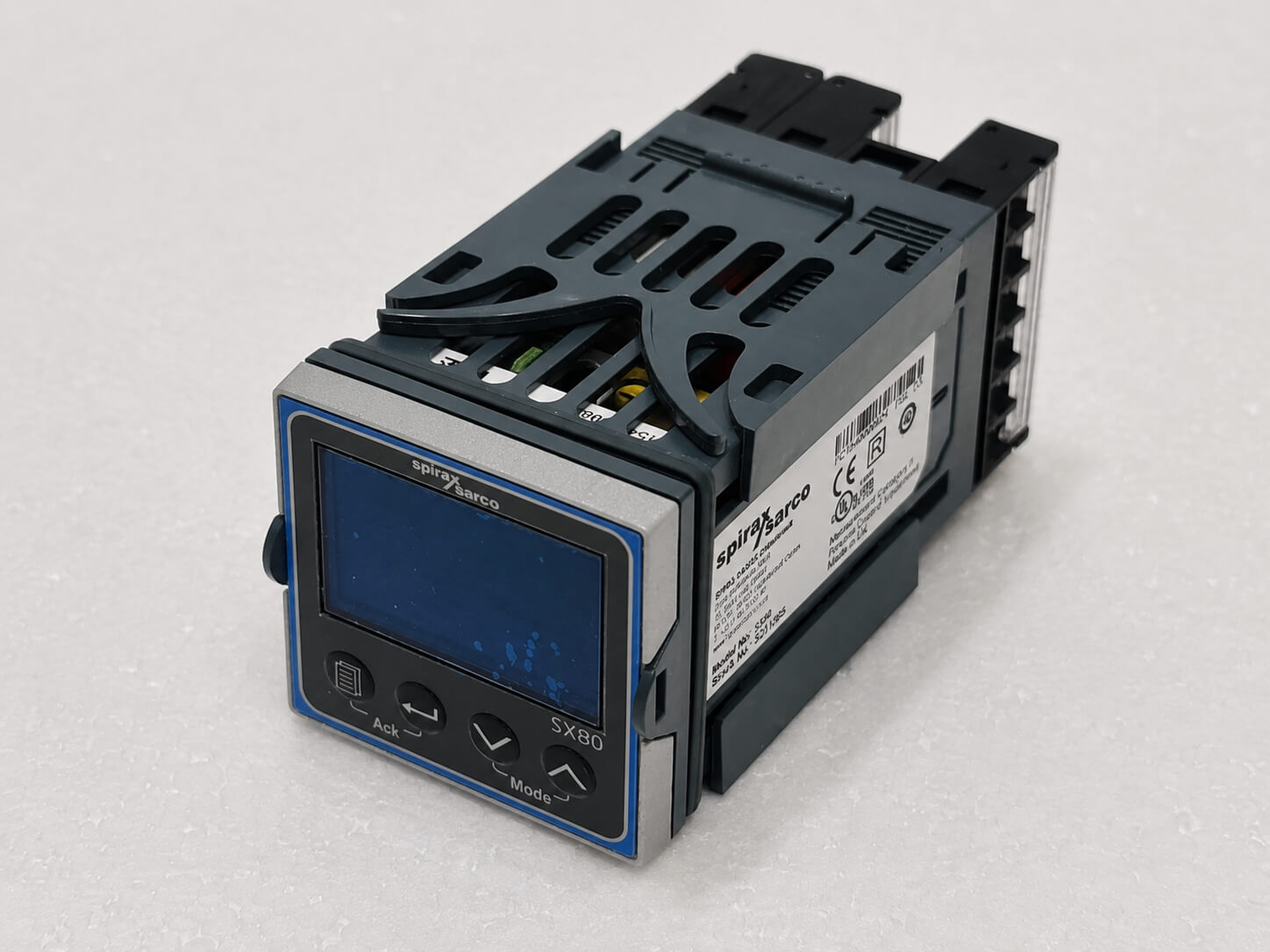

متحكم SX80

موقع SX80 ضمن منتجات أنظمة التحكم

SX80 هو متحكم عملية بحجم 1/16 DIN للتركيب على اللوحة ضمن خط منتجات المُوضّعات والتحكمات وأجهزة الاستشعار من Spirax Sarco. يُوجّه نحو التطبيقات الصناعية التي تتطلب التحكم في متغيرات العملية مثل درجة الحرارة والضغط، ويمكن استخدامه مع صمامات التحكم الهوائية من Spirax Sarco والأدوات الإلكترونية والمُشغّلات الكهربائية.

بالمقارنة مع SX90 (حجم 1/8 DIN، 6 مخرجات، مع اتصال رقمي)، فإن SX80 أكثر إحكاماً ويوفر 3 مخرجات، مما يجعله مناسباً لسيناريوهات التحكم القياسية التي لا تتطلب وظائف اتصال رقمي.

ميزات المنتج

يدعم SX80 المدخلات الشاملة، ويمكنه قبول إشارات المقاومة الحرارية (Pt100 بثلاثة أسلاك) والمزدوج الحراري (K و J و N و R و S و B و L و T و C والمخصص) وتيار mA وجهد mV. يوفر المخرجات VMD ثلاثية النقاط للتحكم في صمامات المحركات، ومخرج تناظري 4-20 mA للتعديل المستمر، ومخرج مُرحّل للتنبيهات.

تشمل الوظائف الرئيسية:

• 3 نقاط ضبط مع دعم مدخل نقطة الضبط البعيدة
• ضبط PID تلقائي (ضبط لمرة واحدة أو ضبط الترجمة الذاتية)
• رموز سريعة من 5 أحرف لتبسيط التكوين الميداني
• عرض LCD بنص متحرك لمعلومات العملية
• مصدر طاقة مدمج 18 VDC لتغذية مُحوّل الإرسال الخارجي
• تبديل يدوي/تلقائي عبر لوحة المفاتيح
• دعم ضبط النطاق التناسبي والوقت التكاملي والوقت التفاضلي والتأخر

ملخص المواصفات

البند	المواصفات
طريقة التركيب	تركيب على اللوحة، 1/16 DIN
مصدر الطاقة	85-265 فولت تيار متردد
أقصى استطاعة	6 واط
درجة الحماية	IP65 / NEMA 4X (اللوحة الأمامية)
بيئة التشغيل	0-55 درجة مئوية، 5%-85% رطوبة نسبية
دقة المعايرة	±0.25% (±1 LSD)
معدل العينات	4 هرتز (250 مللي ثانية)
عدد نقاط الضبط	3
سعة المُرحّل	2 أمبير @ 264 فولت تيار متردد
الوزن	250 جرام
الشهادات	CE (93/68/EEC، EN 61010-1)

ملاحظات التركيب والاختيار

SX80 مُصمم للتركيب المُضمّن في اللوحة ويتطلب فتحة بالحجم القياسي 1/16 DIN، مع وضع حلقة إحكام IP65 خلف اللوحة الأمامية. يجب أن يتم التركيب والتشغيل والصيانة بواسطة متخصصين مؤهلين.

قبل الاستفسار أو الاختيار، يُنصح بتأكيد:

• نوع إشارة المدخلات (مقاومة حرارية، مزدوج حراري، mA أو mV) ونطاق القياس
• متطلبات تكوين المخرجات (VMD للتحكم في المحرك، تناظري 4-20 mA، مُرحّل تنبيه)
• الحاجة إلى مصدر طاقة مُحوّل الإرسال (18 VDC / 30 mA)
• ملاءمة أبعاد فتحة اللوحة وعمق التركيب
• ملاءمة بيئة الميدان لظروف التشغيل (لا يناسب البيئات القابلة للانفجار أو الأكاليل)
• الحاجة إلى مُحوّل ضغط أو مستشعر حرارة مُرافِق

تغطية الوثائق الفنية

تغطي وثائق SX80 الفنية (TI-P323-28) نظرة عامة على المنتج ومواصفات المدخلات والمخرجات الشاملة ومعاملات وظائف التحكم ومعلومات الشهادات. تغطي دليل التركيب والصيانة (IM-P323-32) معلومات السلامة والتركيب على اللوحة وتوصيل أطراف التوصيل وتكوين الرموز السريعة وخطوات التشغيل والصيانة.

بالنسبة للتكوين والتشغيل الميداني، فإن إعدادات الرموز السريعة ومخططات التوصيل هي أول مجموعة من المراجع لاستخدام SX80.
