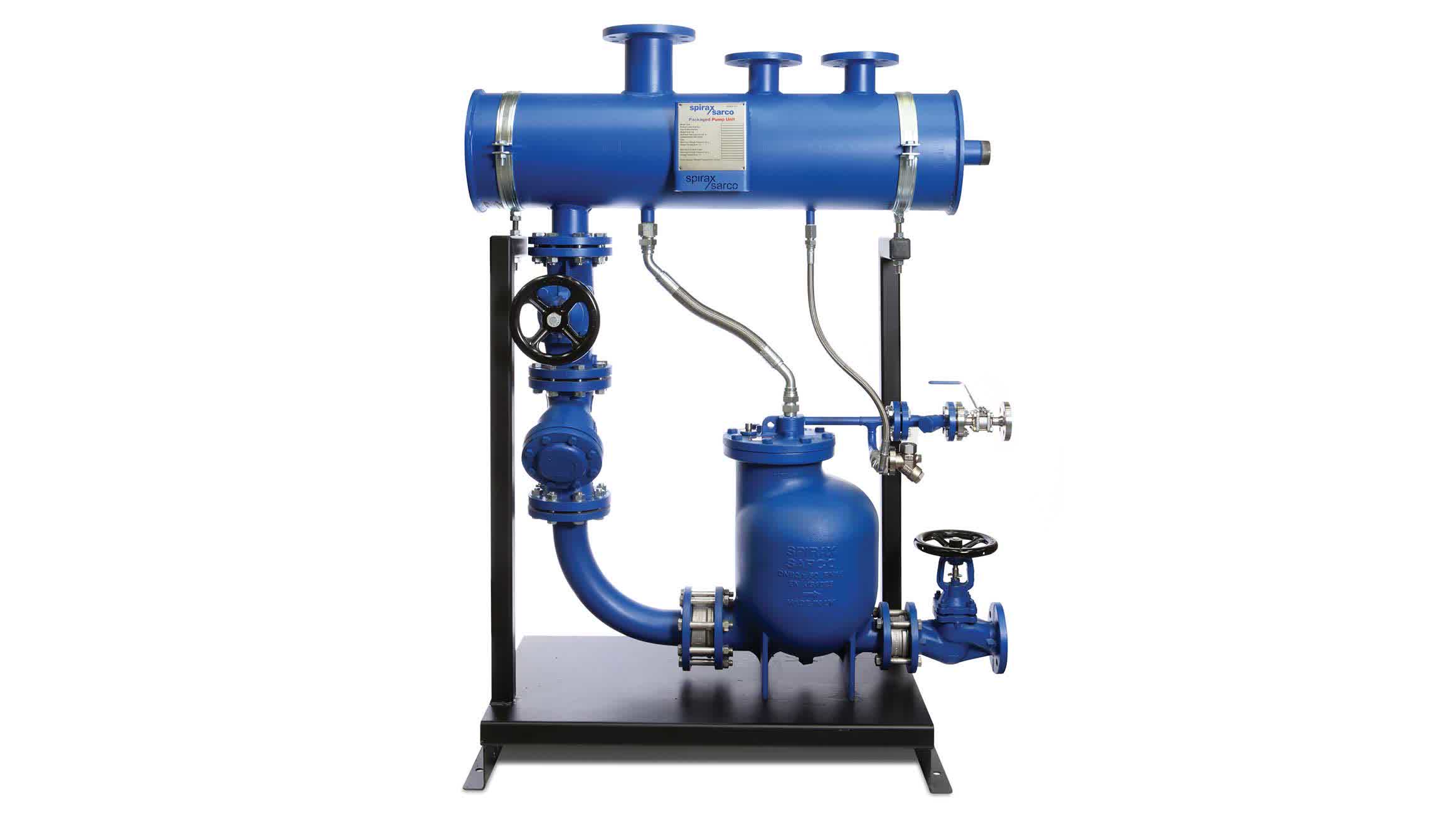

مضخة مكثفات MFP14

أين يناسب MFP14

MFP14 هو مسار موديل مخصص للمستخدمين الذين يبحثون بالفعل عن مضخة مكثفات مُشغّلة بالضغط أو عن حل غير كهربائي لرفع المكثفات الساخنة. الصفحة تقع تحت فئة مضخات المكاثف الميكانيكية لكنها تضيق الاختيار إلى جسم مضخة واحد موثق والمقاسات الكاملة المتاحة حاليًا للاختيار.

حدود المنتج المؤكدة في الوثائق

تؤكد الوثائق الفنية ووثائق التركيب أن MFP14 مضخة تلقائية تعمل بالبخار أو الهواء المضغوط لرفع المكثفات والسوائل الأخرى. وفي التطبيقات المناسبة يمكنها التصريف مباشرةً من معدات التفريغ أو المعدات المضغوطة، وعند دمجها مع مصائد بخار عوامية تكون مهيأة لإزالة المكثفات من المبادلات الحرارية ذات التحكم الحراري حتى تحت التفريغ.

وتغطي المجموعة نفسها من الوثائق أيضًا MFP14S و MFP14SS، لكن هذه الصفحة تحافظ على المحدد موجّهًا فقط إلى MFP14 القياسي.

• MFP14 هو إصدار الحديد المطاوع
• MFP14S هو إصدار الفولاذ المصبوب
• MFP14SS هو إصدار الفولاذ المقاوم للصدأ
• تشمل التوصيلات الموثقة مسارات BSP الملولبة 1" و 1 1/2" و 2" و 3" x 2"، إضافة إلى مسارات الشفاه DN25 و DN40 و DN50 و DN80 x DN50
• حد الضغط لـ MFP14 هو PN16، مع ضغط دخل أقصى لوسيط التشغيل يبلغ 13.8 bar g

نقاط الاختيار والتركيب

قبل التحديد النهائي، أكد ضغط وسيط التشغيل المتاح والضغط الخلفي الإجمالي وحمل المكثفات الفعلي وارتفاع التركيب. وتوضح الوثائق أن مجموع الرفع الكلي والضغط الخلفي يجب أن يبقى أقل من ضغط الدخول المتاح لوسيط التشغيل.

• الحد الأدنى لارتفاع الدخول 0.15 m، مع 0.3 m موصى بها
• حجم الضخ لكل دورة هو 7 لترات لمقاسي DN25 / DN40 و12.8 لتر لـ DN50 و19.3 لتر لـ DN80 x DN50
• يجب تهوية البخار الوميضي أو تكثيفه قبل دخول المكثفات إلى المضخة
• يشير دليل الطلب الحالي إلى أن الشفاه وصمامات عدم الرجوع تُحدد بشكل منفصل
